Alarme limite et critique

webinaire-MES1400

Quelques chiffres

webinaire30novembre2023

Monitoring et rapport de production

Plannification – Ordonnancement

Suivi des temps du personnel

Données process

Traçabilité

Energy Monitoring

Document Control

Ticketing

Microsoft Connector

Visualization and Reporting

Digital Planning Board

Labor time

Process Data Collection

Track & Trace

Energy Monitoring

Document Control

Ticket System

Connector to Microsoft

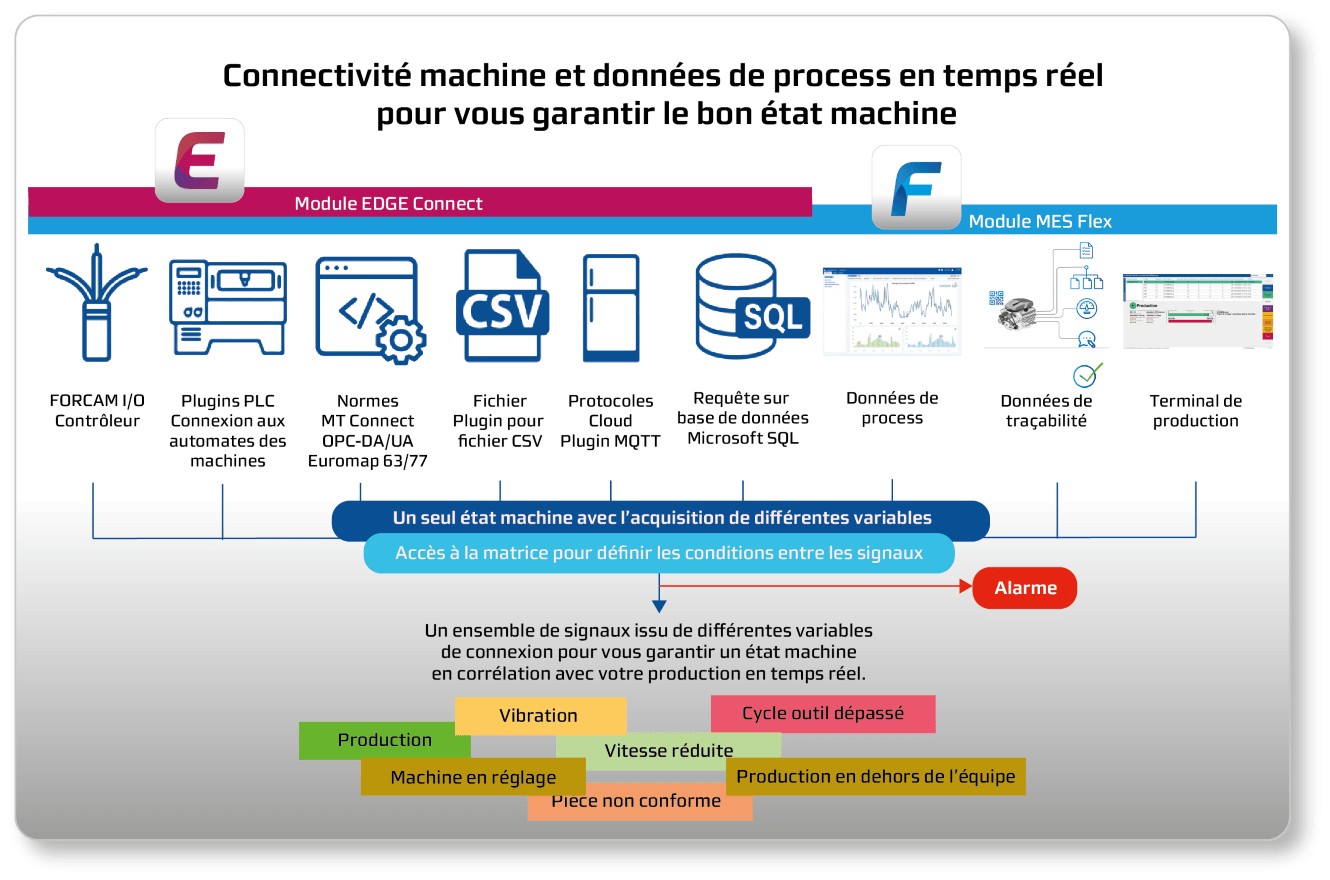

connectivité-machine

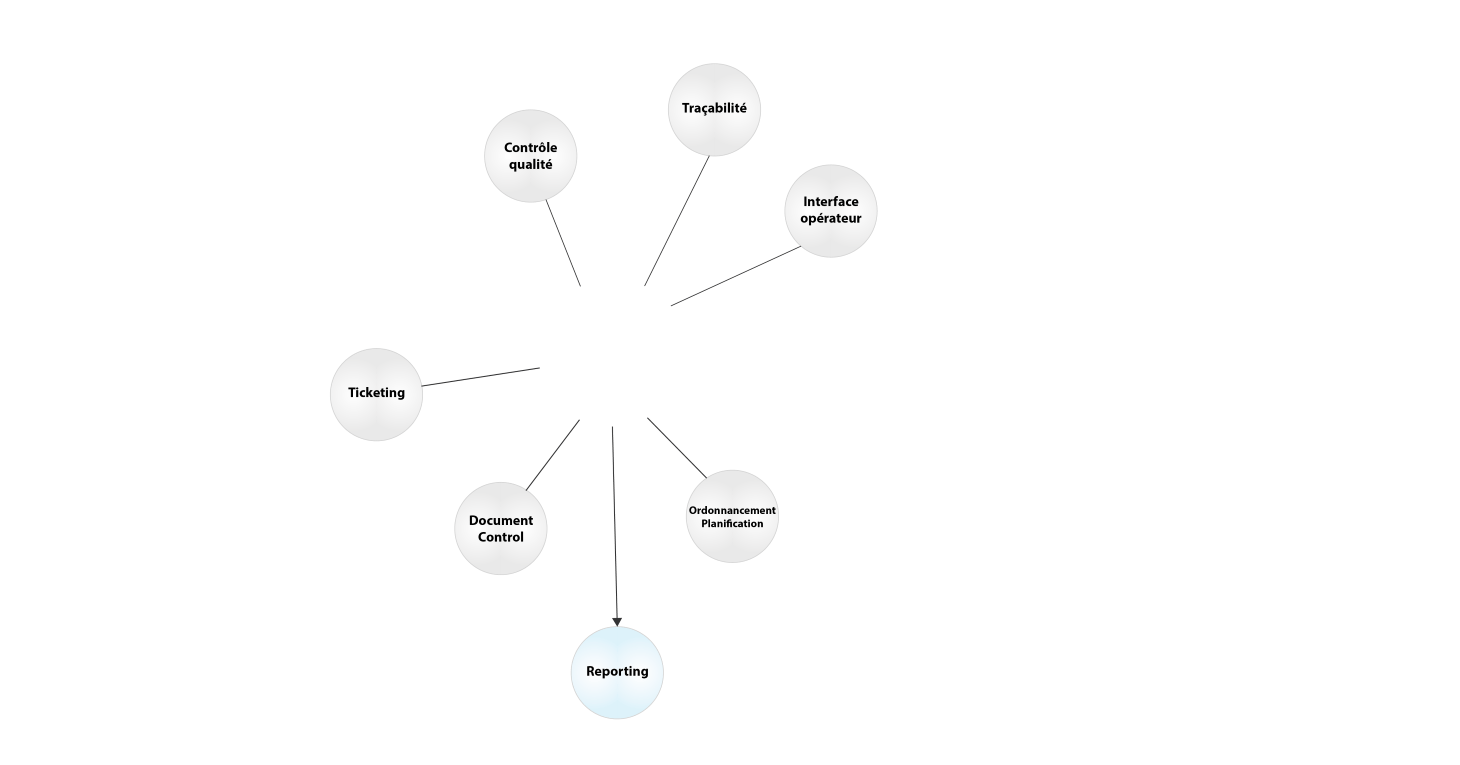

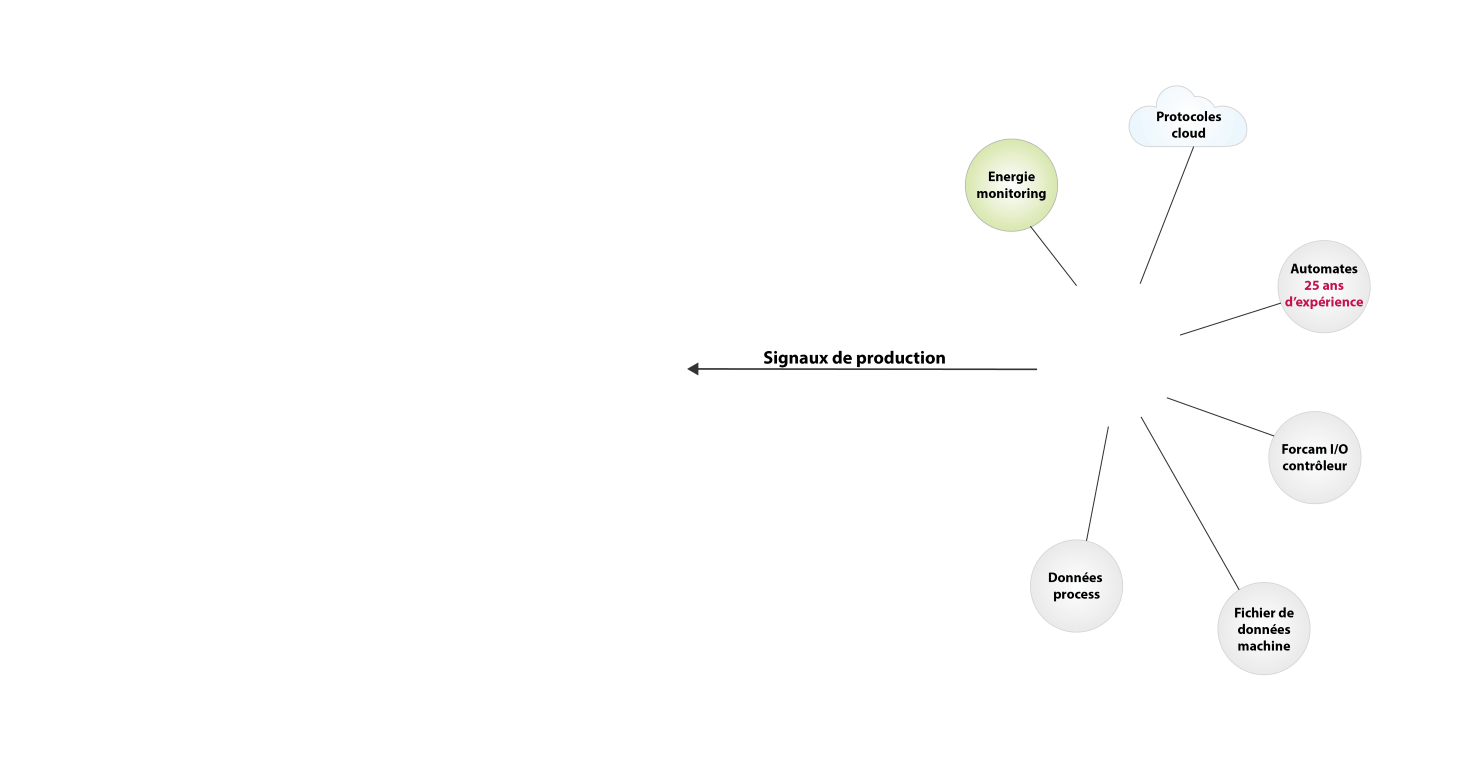

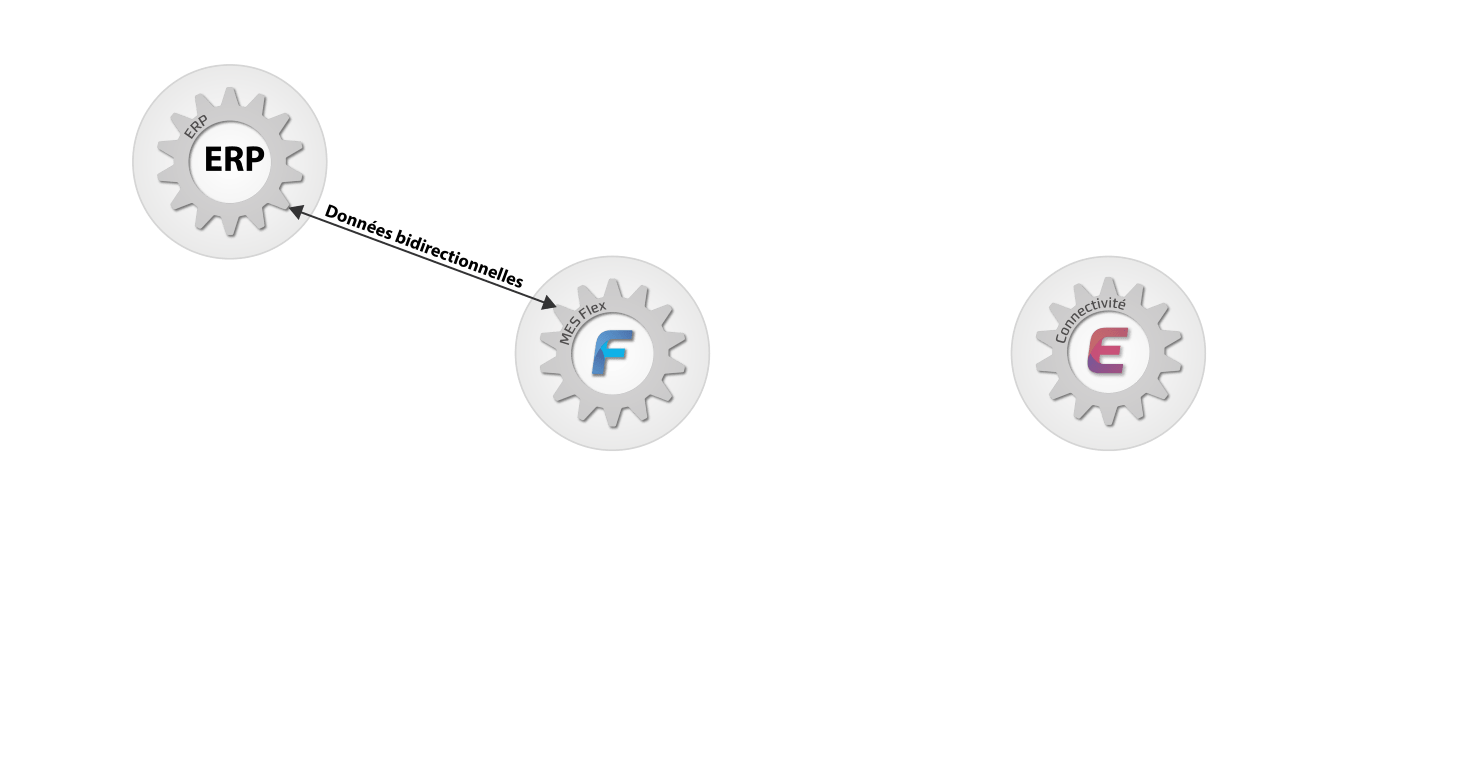

webinaire21septembre-G

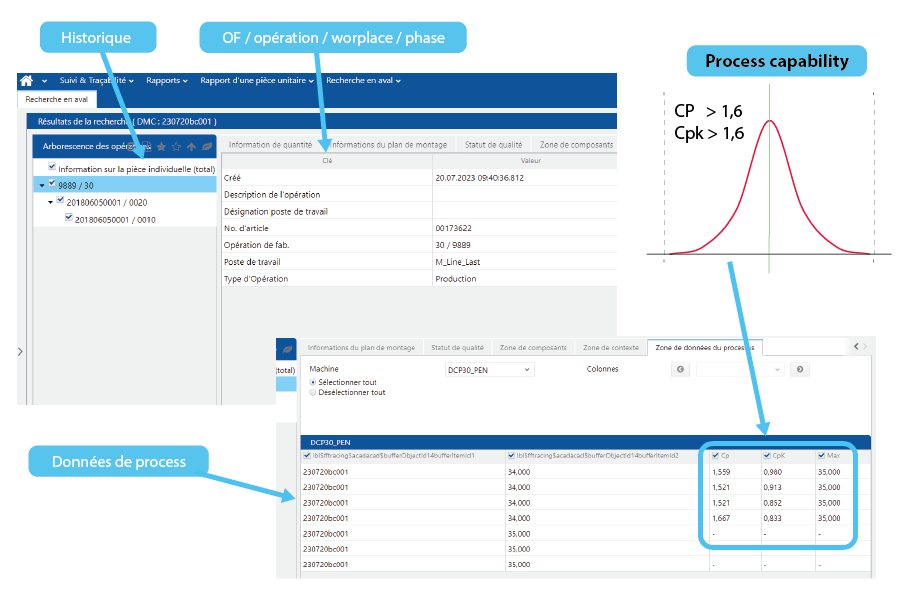

Traçabilité - arborescence du produit

Track-capability-01

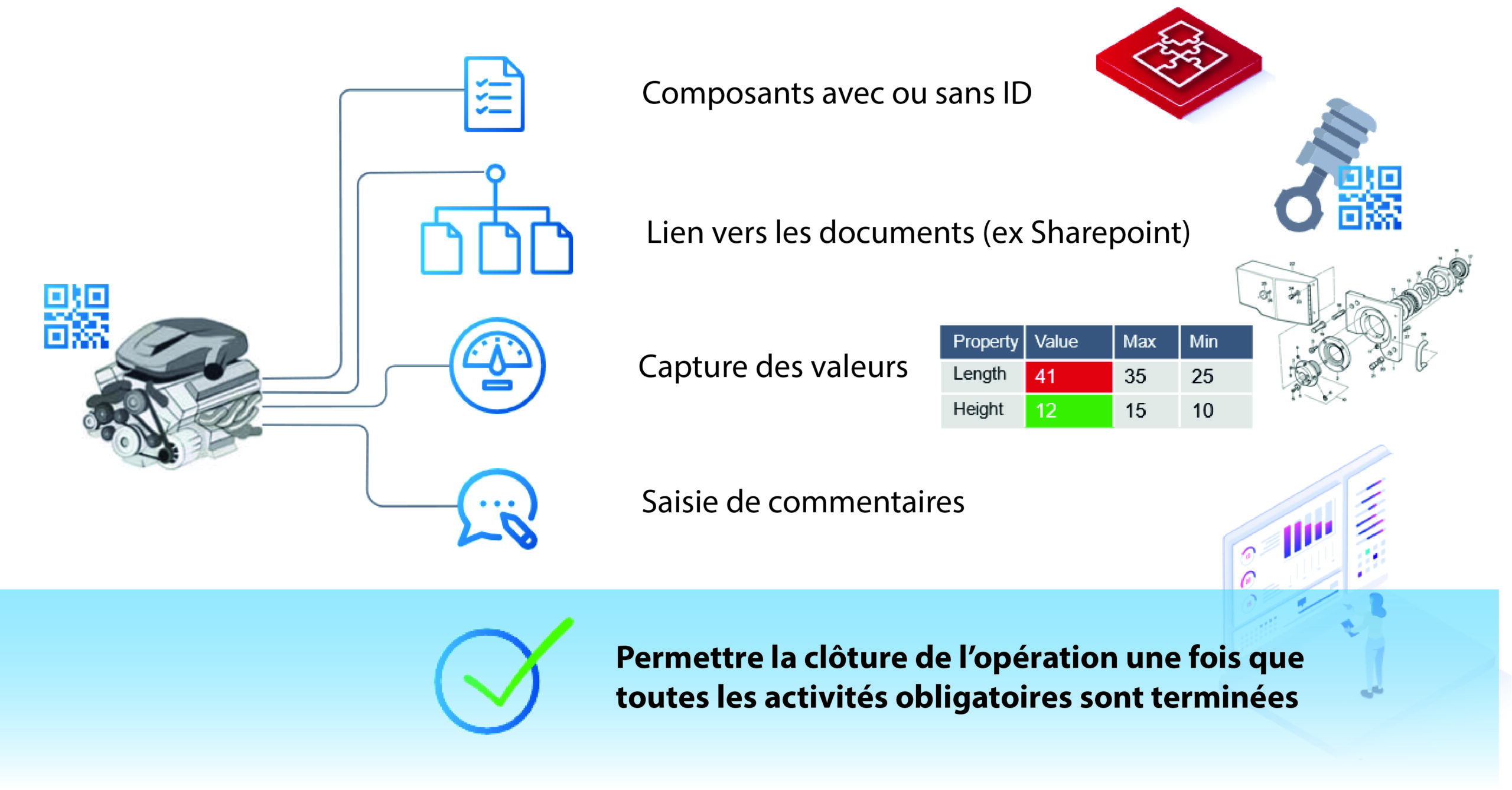

Assemblage manuel, partiel et entièrement automatique

Traçabilité des lots et containers

Traçabilité des composants

Entrée manuelle au terminal d'atelier

Collecte des signaux par DCU

Open API
Open Web Interfaces

Base de données SQL
Structure Forcam

Valeurs du fichier
ex fichier machine

Données de process / Visualisation

DCU / DACQ /
Javis-Process-Data JSL

– Collecte de données de processus pour la production d’un flux de données continu

– Application immédiate et automatique des caractéristiques enregistrées

– Utilisation des données de processus stockées dans les machines et les installations pour un traitement ultérieur sans faille

– Évaluation des données de processus par rapport aux données limites spécifiques à la machine et à l’outil

Comprendre l'importance de la qualité des signaux dans le calcul des indices de performance

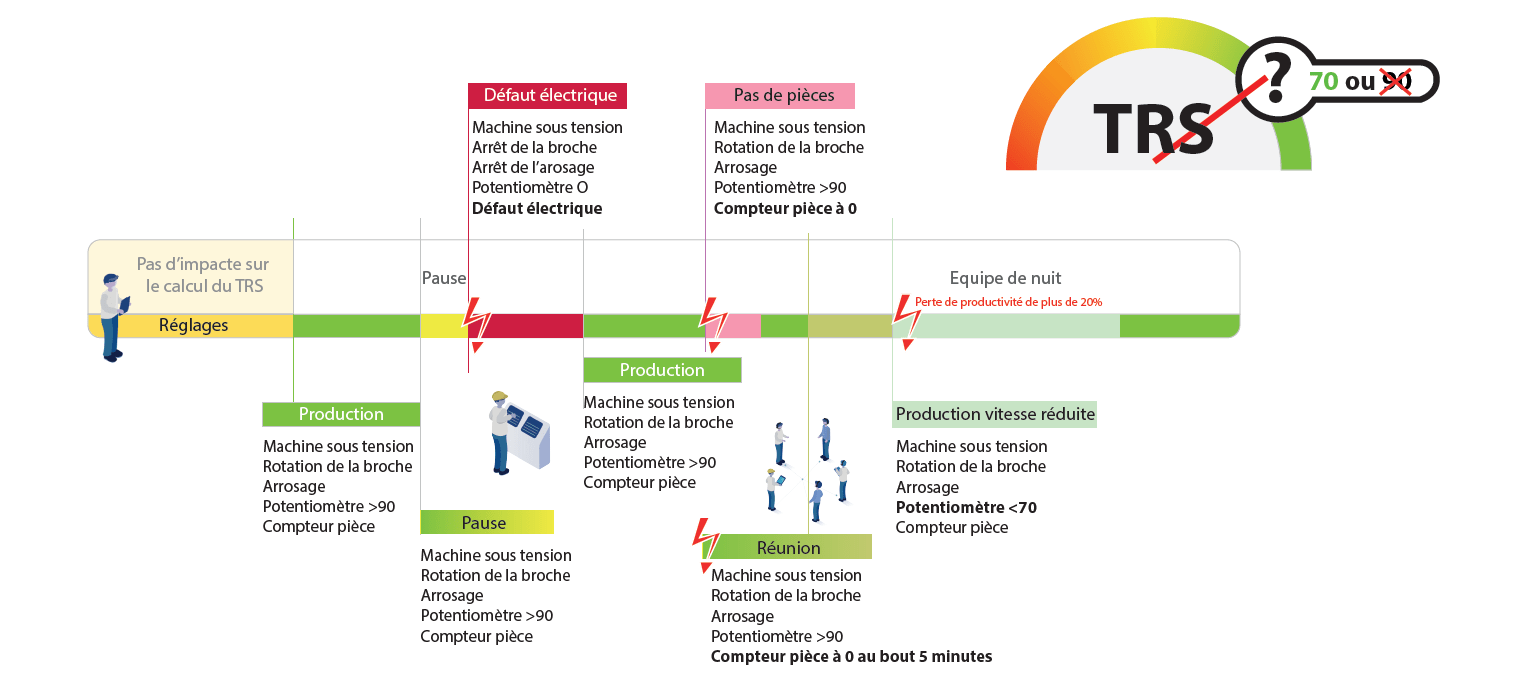

Dans le but d’avoir des rapports juste (exemple du TRS), il est important de pouvoir définir des conditions entre les différents signaux machine (1 signal machine ne correspond pas forcément à son état réel).

qr

Solution DNC pour le transfert, la sauvegarde et la gestion des indices pour vos programmes CN

Limit and critical alarms

Singnals raw data vs. production semantic

Consuming application defines wether it needs raw values or meaning

Sortie MDC Plugin - signaux bruts / Type de machine Engel Injection Molding

Protocole typique dans ce cas : Euromap 63

Output MDC Plugin – raw signals / Machine type Engel Injection Molding

Typical protocol in this caseEuromap 63

Interactive E-Bike Production with Fischertechnik Demo

S/4HANA + SAP DM + Machine Connectivity environment

Production Reality

Key player in production

Management View

FORCE EDGE CONNECT – Data Lake / Integrating FORCE EDGE CONNECT with Energy Monitoring Applications

Digitalize all your machines – regardless of age

With the solution FORCAM FORCE™ EDGE enabling an Enterprise Machine Repository

Why us

Skilled on Manufacturing / MDC / SAP ERP / SAP DM

Signal composition in a data model

Composition des signaux en modèle de données

Northbound supported protocolls

Various protocols and customize message format

The Global Machine Repository

Connected once the templates are there for anyone else

Easy to use configuration user interface

Production Meaning in Messages

DNC solution for transferring, saving and managing indexes for your NC programs

Adding Value From Factory to Finance

Solution Blueprint

Déploiement rapide sur la base de modèles

Interface moderne et basée sur le flux de travail

MDC : Prêt pour tous les contrôles pertinents et les normes industrielles

DNC : soutenir les normes industrielles et les protocoles spéciaux des fournisseurs

Transformer les signaux en sens de la production

Stockage local de données à court terme

Parler la langue de votre application

Prise en charge de toutes les applications et de tous les cas d'utilisation

Fast rollout based on templates

Modern and workflow based interface

MDC: Ready for all relevant controls and industry standards

DNC: Support industry standards and special vendor protocols

Turn signals into production meaning

Short term local data storage

Speak the language of your application

Support any application and use case

How FORCAM templates work to connect to PLCs

Fonctionnement des Templates FORCAM pour la connexion aux automates

How FORCAM I/O modules work Controllers

Fonctionnement des modules FORCAM I/O Contrôleurs

What's the difference between I/O controllers and PLC plug-ins?

Advantages and disadvantages of connection modes

I/O Controller

FORCAM I/O
controller preconfigured

Plugin PLC

FORCAM templates
preconfigured by PLC type

Connecting method

Each signal must be marked on the equipment concerned, and electrically connected to an acquisition module linked to the company network.
A single Ethernet connection between the PLC and the company network.

What types of values are retrieved?

Analog
Each signal connected to communicate an O or 1 status
Analog and digital
All variables used by the PLC can be accessed, including digital data such as speed, temperature, etc.

What are the material costs?

You will need to purchase one acquisition module per machine, or depending on the number of inputs available on the module.
There are no specific costs for this type of connection: a network cable connected to the PLC provides access to all available signals.​

What are the installation costs?

Costs may vary depending on the signal, which must first be located on the equipment and then physically connected by an electrician.

No cost : once connected to the network, production signals are sent directly to the PLCs.

Signal configuration​

We’ll need to define a matrix with all the recovered signals and define the relationships between them to guarantee a machine state correlated with production.
Thanks to FORCAM’s preconfigured templates specific to each controller, it will be possible to retrieve signals and guarantee a machine status in just a few minutes.

Only with FORCAM solution

Quelle différence entre les contacts secs et les plugins PLC ?

Avantages et inconvénients des modes de connexion

Contacts Secs

FORCAM I/O ​
Contrôleur​ préconfigurés

Plugin PLC

Templates FORCAM​
préconfigurés par ​type d’automate​

Méthode de connexion​
Chaque signal devra être repéré sur l’équipement concerné et être relié électriquement sur un module d’acquisition lui-même relié au réseau de l’entreprise.​
Une seule connexion éthernet entre l’automate et le réseau de l’entreprise.​
Quels types de valeurs​ sont récupérées ?

Analogiques​
Chaque signal relié pour communiquer un état O ou 1​

Analogiques et numériques​
L’intégralité des variables utilisées par l’automate seront accessibles y compris les données numériques, tels que la vitesse, température, etc..​

Quels sont les coûts ​matériels ?
Il faudra faire l’acquisition d’un module d’acquisition par machine ou en fonction du nombre d’entrées disponibles sur le module.​
Il n’y a pas coûts spécifique à ce type de connexion, un câble réseau relié à l’automate permet d’accéder à l’intégralité des signaux disponible.​
Quels sont les coûts ​d’installation ?
Les coûts peuvent varier en fonction du signal, il faudra dans un premier temps pouvoir le repérer sur l’équipement puis il devra être connecté physiquement par un électricien.

Aucun : une fois connecté en réseau les signaux de production sont directement remontés par les automates.

Configuration des signaux

Il faudra définir une matrice avec l’ensemble des signaux récupérés et définir les relations entre eux pour garantir un état machine en corrélation avec la production.
Grace aux templates spécifiques à chaque automate déjà préconfigurés par FORCAM il sera possible de récupérer les signaux et garantir un état machine en quelques minutes seulement .​

Uniquement avec la solution FORCAM

Quelle différence entre les contacts secs et les plugins PLC ?

Avantages et inconvénients des modes de connexion

Contacts Secs

FORCAM I/O ​
Contrôleur​ préconfigurés

Plugin PLC

Templates FORCAM​
préconfigurés par ​type d’automate​

Méthode de connexion​
Chaque signal devra être repéré sur l’équipement concerné et être relié électriquement sur un module d’acquisition lui-même relié au réseau de l’entreprise.​
Une seule connexion éthernet entre l’automate et le réseau de l’entreprise.​
Quels types de valeurs​ sont récupérées ?

Analogiques​
Chaque signal relié pour communiquer un état O ou 1​

Analogiques et numériques​
L’intégralité des variables utilisées par l’automate seront accessibles y compris les données numériques, tels que la vitesse, température, etc..​

Quels sont les coûts ​matériels ?
Il faudra faire l’acquisition d’un module d’acquisition par machine ou en fonction du nombre d’entrées disponibles sur le module.​
Il n’y a pas coûts spécifique à ce type de connexion, un câble réseau relié à l’automate permet d’accéder à l’intégralité des signaux disponible.​
Quels sont les coûts ​d’installation ?
Les coûts peuvent varier en fonction du signal, il faudra dans un premier temps pouvoir le repérer sur l’équipement puis il devra être connecté physiquement par un électricien.

Aucun : une fois connecté en réseau les signaux de production sont directement remontés par les automates.

Configuration des signaux

Il faudra définir une matrice avec l’ensemble des signaux récupérés et définir les relations entre eux pour garantir un état machine en corrélation avec la production.
Grace aux templates spécifiques à chaque automate déjà préconfigurés par FORCAM il sera possible de récupérer les signaux et garantir un état machine en quelques minutes seulement .​

Uniquement avec la solution FORCAM

Simulateur FORCAM
